IOP Tester V3.0
IOP Tester V3.0是怿星科技推出的第三代100/1000M汽车以太网IOP测试设备（Link Partner），该设备由上位机软件eIOPTester、ETS4620A硬件以及相关附件组成。 eIOPTester与ETS4620A通过以太网通信，控制 ETS4620A内部的 PHY 芯片、高斯噪声发生器以及测试线路，实现 Link Partner 的功能。同时，ETS4620A与DUT之间支持多种通信接口，实现DUT的IOP自动化测试。
资料下载
产品亮点

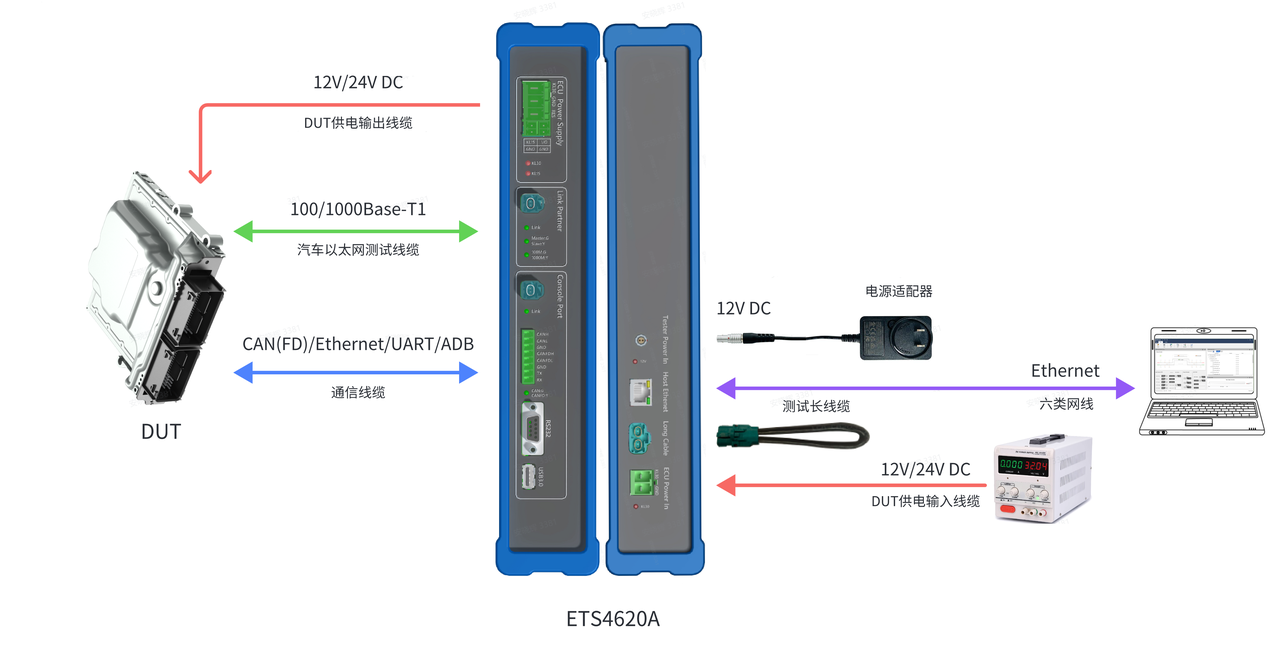

产品组成

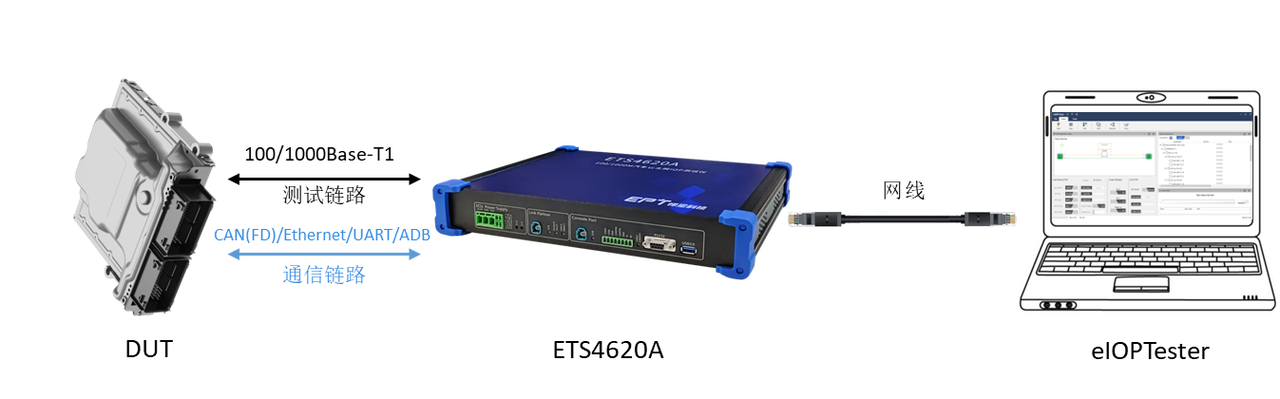

该设备由上位机软件eIOPTester、ETS4620A硬件以及相关附件组成。 eIOPTester与ETS4620A通过以太网通信，控制 ETS4620A内部的 PHY 芯片、高斯噪声发生器以及测试线路，实现 Link Partner 的功能。同时，ETS4620A与DUT之间支持多种通信接口，实现DUT的IOP自动化测试。

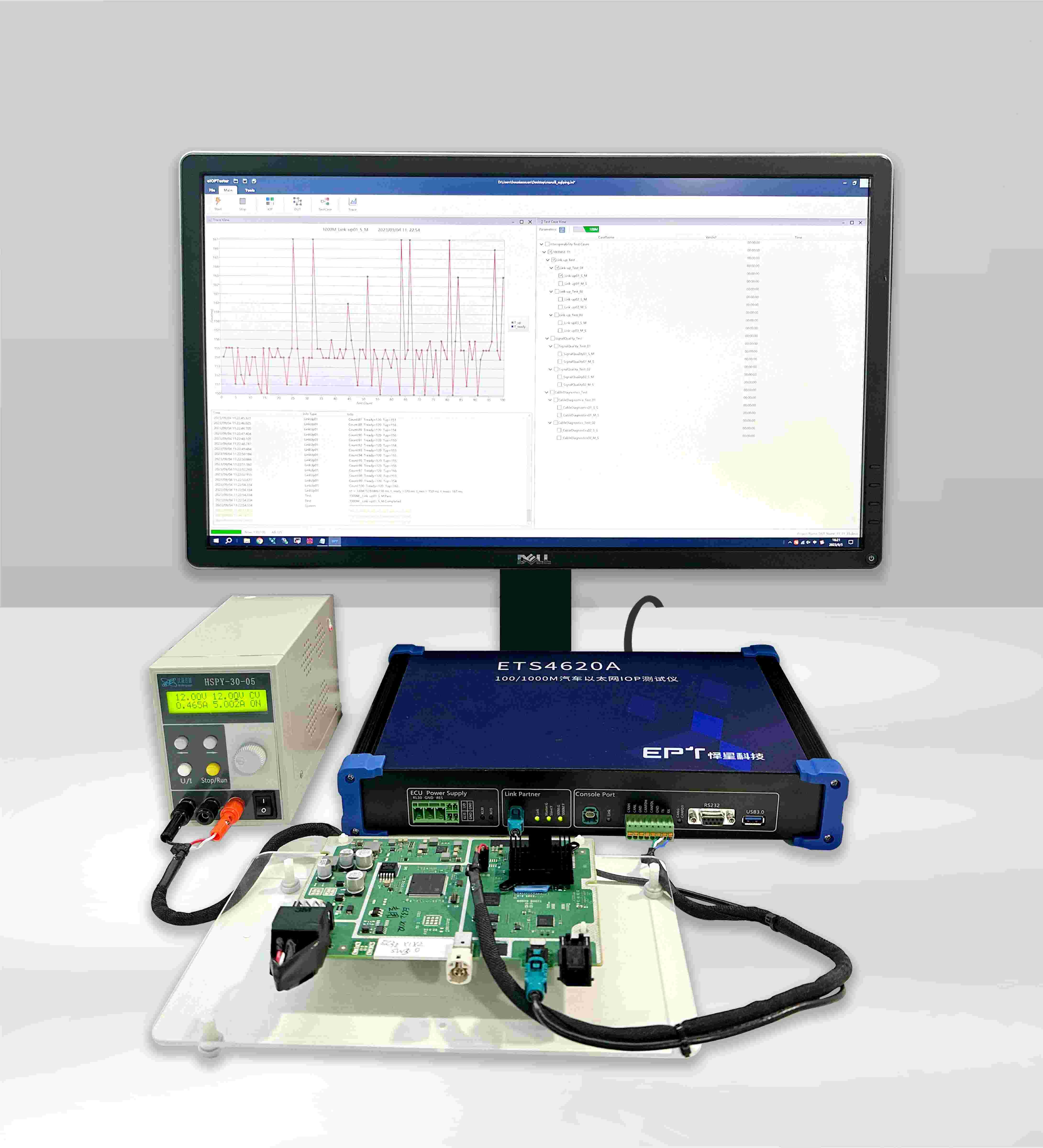

应用场景

适用于OPEN Alliance TC8v3.0关于100/1000BASE-T1汽车以太网互操作性（IOP）测试场景。




技术参数

测试接口

  • 1 × 100/1000BASE T1

  • Link Partner Phy：

    • MARVELL 88Q2112 A2

    • Broadcom BCM89881

DUT 通信接口

  • 1 × CAN：速率（100K、125K、250K、500K、1M）; 终端电阻（120 欧）；

  • 1 × CAN-FD：速率（500K/1M、500K/2M、500K/4M、500K/5M、500K/8M、1M/1M、1M/2M、1M/4M、1M/5M、1M/8M）；终端电阻（120 欧）；

  • 1 × 100/1000 BASE-T1：Master/Slave；

  • 1 × TTL串口 ：速率（300 600 1200 2400 4800 9600 14400 19200 28800 38400 57600 115200 230400 460800 921600）；

  • 1 × RS232串口：速率（300 600 1200 2400 4800 9600 14400 19200 28800 38400 57600 115200 230400 460800 921600）

  • ADB协议：USB Host、100BASE-TX/1000BASE-T、100/1000BASE-T1

高斯噪声发生器

（内置）

  • 频率范围：

    • 1000M：≥550MHz

    • 100M：≥80MHz

  • 输出幅值：0.1Vpp~5Vpp

  • 步进幅度：0.1V

设备供电

  • 工作电压：10~16V DC，标称电压12V

  • 工作电流：max 3A @12V

DUT供电

  • 输入电压：8~32V  DC，标称电压12V/24V

  • 输出电压：8~32V  DC，标称电压12V/24V

  • 输出电流：max 20A

  • 电流采样精度：max（±0.1mA，±3%）

温度范围

  • 工作温度：0℃~45℃

  • 存储温度：-20℃~65℃

尺寸

长×宽×高：340mm*210mm*61mm
