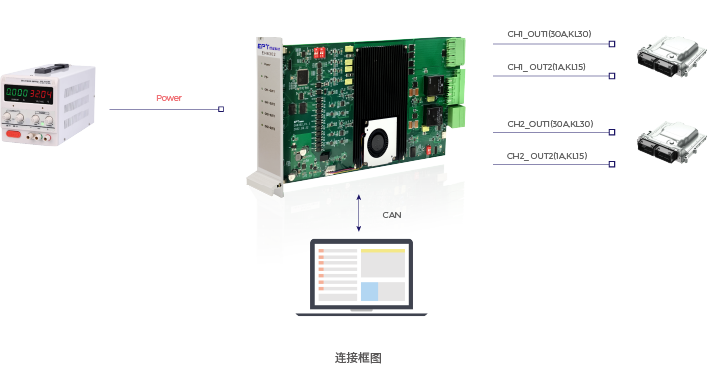

EH6302用于网络或功能测试机柜中，实现ECU供电控制和电压/电流监测。连接框图如下：

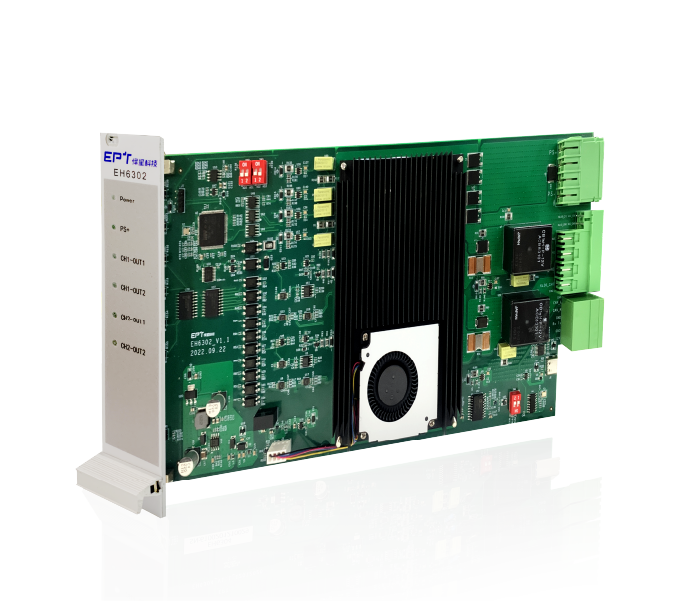

| EH6302 | ||
|---|---|---|
| 板卡工作电压 | 12V DC | |
| 板卡工作电流 | 4 | |
| 电压测量范围 | 0-50℃ | |
| 电流测量范围 | 30μA-30A，分辨率：5uA；精度如下： | |
30uA≤电流范围≤1mA | ±1.5% | |
电流范围≤10mA | ±1.5% | |
电流范围≤100mA | ±1% | |
电流范围≤1A | ±1% | |
电流范围≤10A | ±1% | |
| 电流范围≤30A | ±1% | |
工作温度 | -40℃-85℃ | |
| 尺寸 | 330*173*40mm（4U） | |
| 重量 | 约700g | |
