万兆,即以太网通信带宽达到10Gb,汽车以太网中表示为10GBase-T1。由一对双绞线实现全双工传输,采用PAM4编码方式,编码后的实际传输速率为5625Mb/s,最大传输距离可达15米。10GBase-T1能够通过配置缩放参数S,将传输速率降低为2.5GBase-T1和5GBase-T1,以满足不同的使用场景。

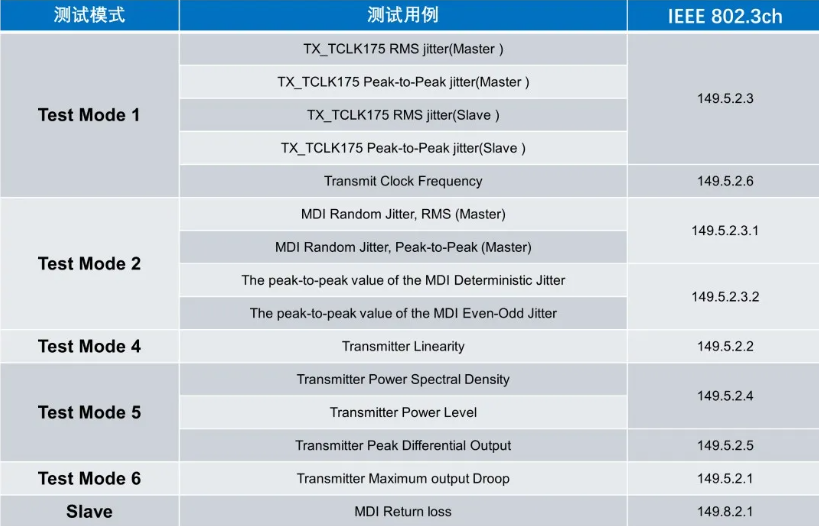

前沿技术丨万兆车载以太网,PMA测试这样做!(图1)


由于OPEN Alliance 还没有正式发布MiltiGBASE-T1的测试规范,目前我们参照IEEE 802.3ch-2020来进行测试。对比1000Base-T1,可以发现10GBase-T1的PMA测试加强了对时钟性能和信噪比的验证。测试之前,同样需要切换样件的测试模式,以验证不同的电气参数。接下来我们按照测试模式的排序,一起探索10GBase-T1PMA一致性测试。


Test Mode 1


前沿技术丨万兆车载以太网,PMA测试这样做!(图2)



测试模式1,用于测量MASTER和SLAVE传输时序抖动以及MASTER传输时钟频率。此模式下,DUT中的PHY被配置为频率降低的TX_TCLK_175时钟信号,其频率为5625MHz/32=175.78125MHz(5625MHz为PCS层MII信号经过各种转换和PAM4编码后的实际传输频率)


测试要求:

  • DUT需要与一个Link partner之间建立linkup连接,且保持在OK状态。示波器通过测试夹具,捕获MASTER和SLAVE模式下的TX_TCLK_175信号波形,可直接测得MASTER传输时钟频率,然后与无抖动参考波形进行比较计算,得到抖动的RMS值和峰峰值。无抖动参考波形是示波器从捕获的TX_TCLK_175波形中基于产生最小时间间隔误差和相位的线性回归得到的恒定时钟频率。

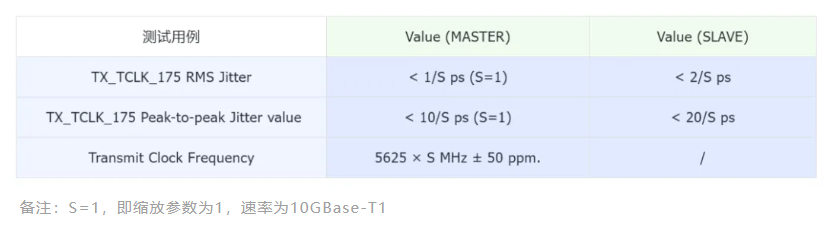

  • 测量间隔为1ms±10%,示波器的带通带宽应大于200MHz,限值要求如下:


前沿技术丨万兆车载以太网,PMA测试这样做!(图3)

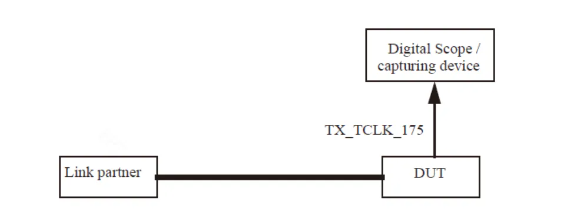

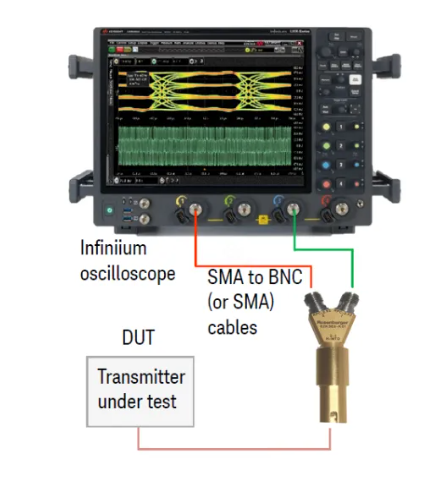

测试拓扑:

前沿技术丨万兆车载以太网,PMA测试这样做!(图4)

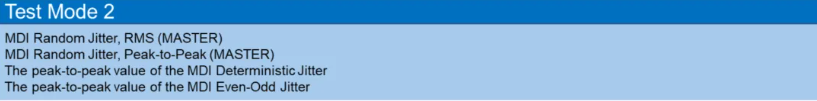

Test Mode 2


前沿技术丨万兆车载以太网,PMA测试这样做!(图5)

测试模式2,用于在MDI接口上测量MASTER传输时钟抖动。此模式下,DUT中的PHY被配置为使用本地时钟源,连续发送JP03A符号序列(详见IEEE 802.3 94.2.9.1 )或者JP03B(详见IEEE 802.3 94.2.9.2 )符号序列。



测试要求:

  • 示波器通过测试夹具,捕获MDI接口的信号波形,然后与无抖动参考波形进行比较计算,得到抖动的RMS值和峰峰值。无抖动参考波形是示波器从MDI接口捕获的波形中基于产生最小时间间隔误差和相位的线性回归得到的恒定时钟频率。

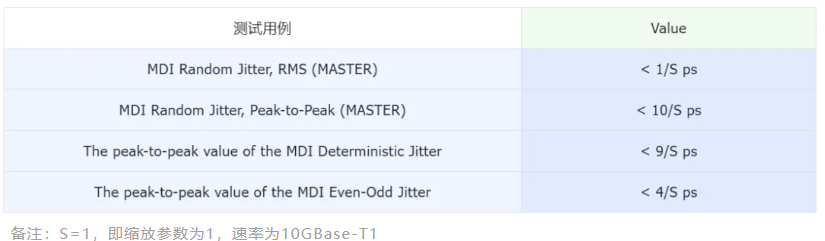

  • 测量间隔为1ms±10%,示波器的带通带宽应大于200MHz,限值要求如下:

前沿技术丨万兆车载以太网,PMA测试这样做!(图6)


测试拓扑:


前沿技术丨万兆车载以太网,PMA测试这样做!(图7)





测试结果:Pass

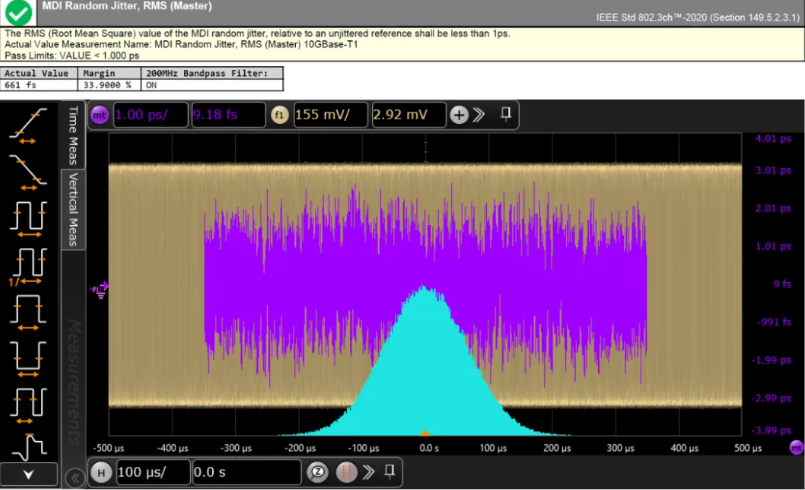

  • MDI Random Jitter,RMS(MASTER)

前沿技术丨万兆车载以太网,PMA测试这样做!(图8)

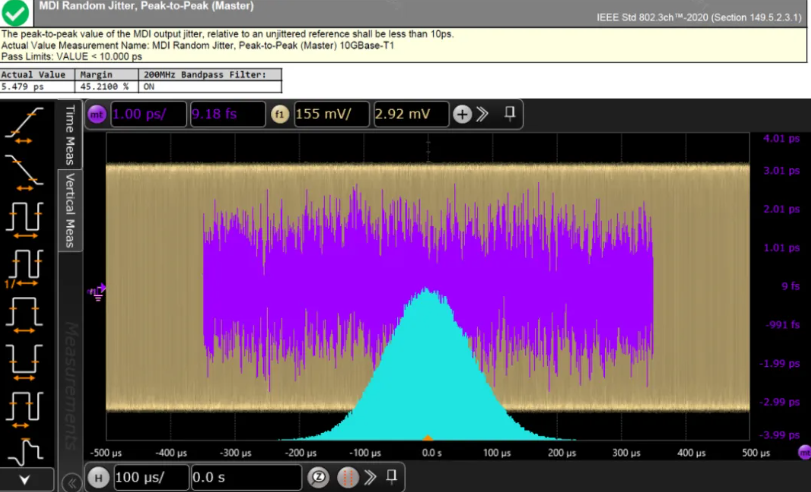

  • MDI Random Jitter,Peak-to-Peak(MASTER)

前沿技术丨万兆车载以太网,PMA测试这样做!(图9)

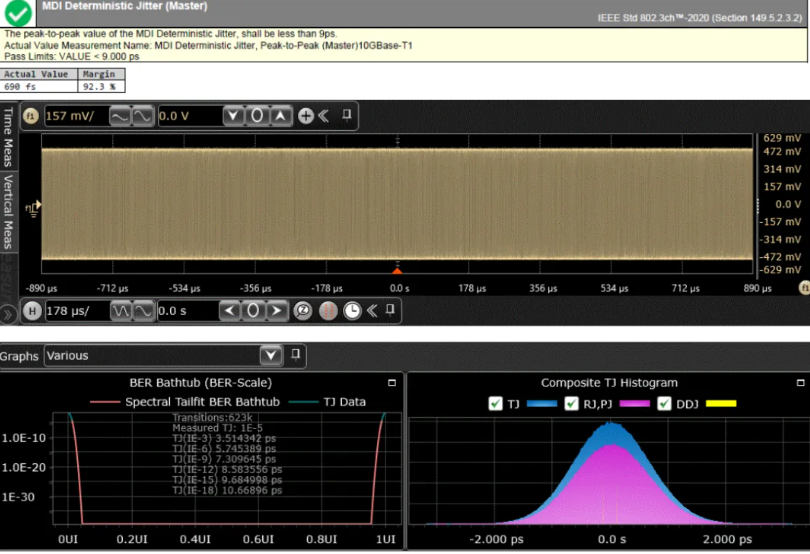

  • MDI Deterministic Jitter (Master)

前沿技术丨万兆车载以太网,PMA测试这样做!(图10)

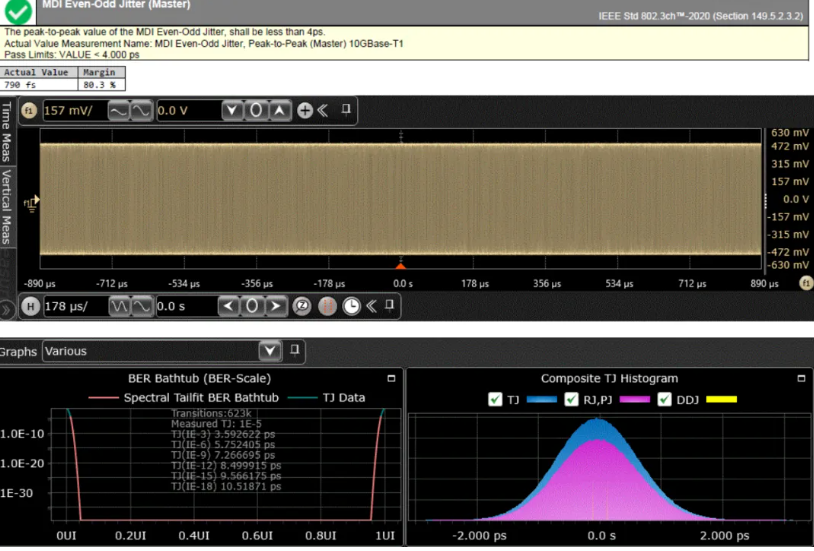

  • MDI Even-Odd Jitter (Master)

前沿技术丨万兆车载以太网,PMA测试这样做!(图11)


Test Mode 4

前沿技术丨万兆车载以太网,PMA测试这样做!(图12)



测试模式4,用于测量发射机线性度,即每个PAM4符号所表示的平均信号电压的函数。此模式下,DUT中的PHY被配置为使用本地时钟源,连续发送由特定多项式产生的符号序列。使用理想的1/3倍PAM4信号电压,将PAM4的四个符号0、1、2、3分别用4个电平信号表示。将测得的电平信号经过线性拟合,再经复杂计算后可得到信号噪声失真比SNDR(详见IEEE 802.3 120D.3.1.2)。



测试要求:

10GBase-T1的SNDR不超过以下限值:

前沿技术丨万兆车载以太网,PMA测试这样做!(图13)

测试拓扑:

前沿技术丨万兆车载以太网,PMA测试这样做!(图14)

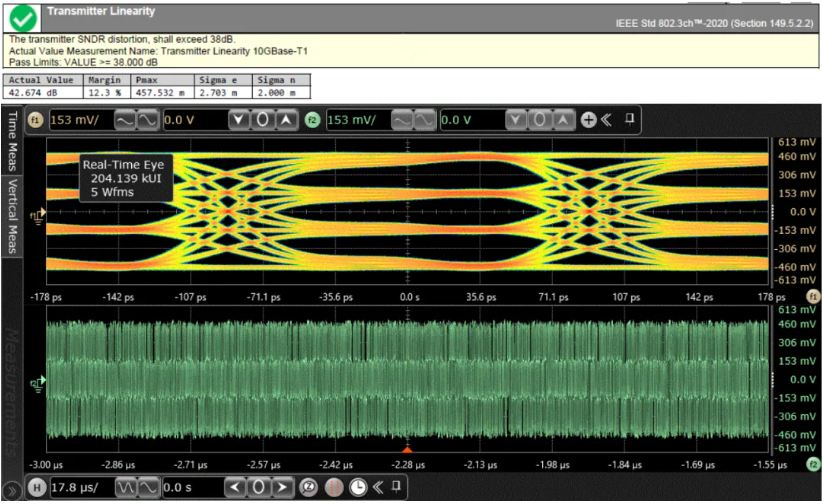

测试结果:Pass

前沿技术丨万兆车载以太网,PMA测试这样做!(图15)

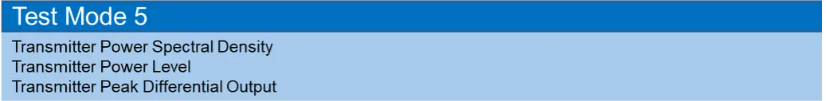

Test Mode 5

前沿技术丨万兆车载以太网,PMA测试这样做!(图16)




测试模式5,用于验证发射机是否符合发送PSD掩码和发送功率的级别。此模式下,DUT中的PHY被配置为正常的MASTER模式,且主动传输空闲的信号帧。


测试要求:

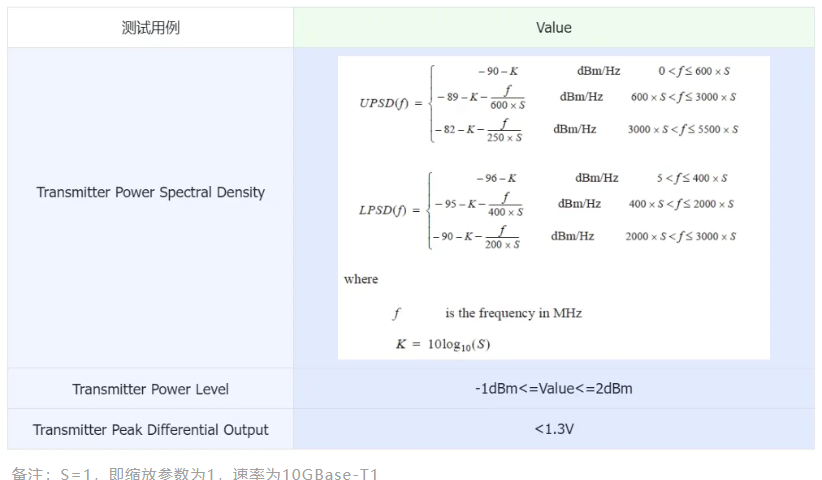

终端阻抗=100Ω,限值要求如下:

前沿技术丨万兆车载以太网,PMA测试这样做!(图17)

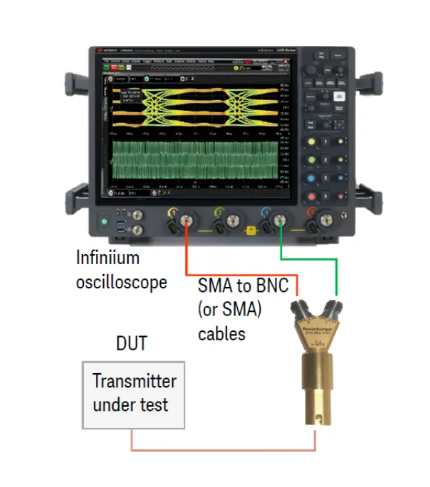

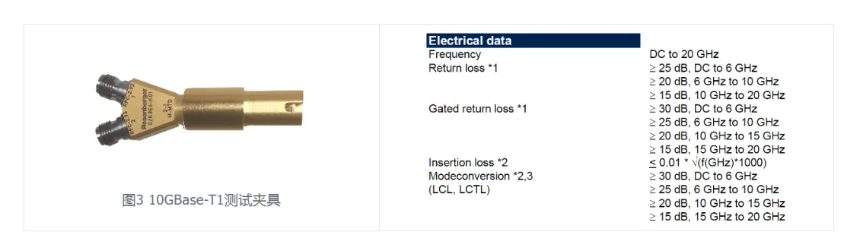

测试拓扑:

前沿技术丨万兆车载以太网,PMA测试这样做!(图18)前沿技术丨万兆车载以太网,PMA测试这样做!(图19)

测试结果:Pass

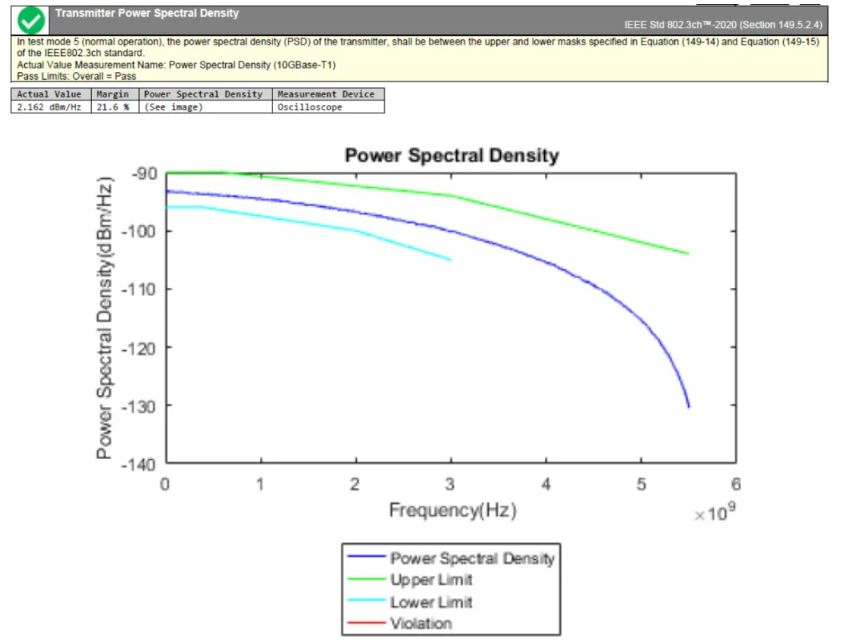

  • Transmitter Power Spectral Density

前沿技术丨万兆车载以太网,PMA测试这样做!(图20)


  • Transmitter Power Level

前沿技术丨万兆车载以太网,PMA测试这样做!(图21)

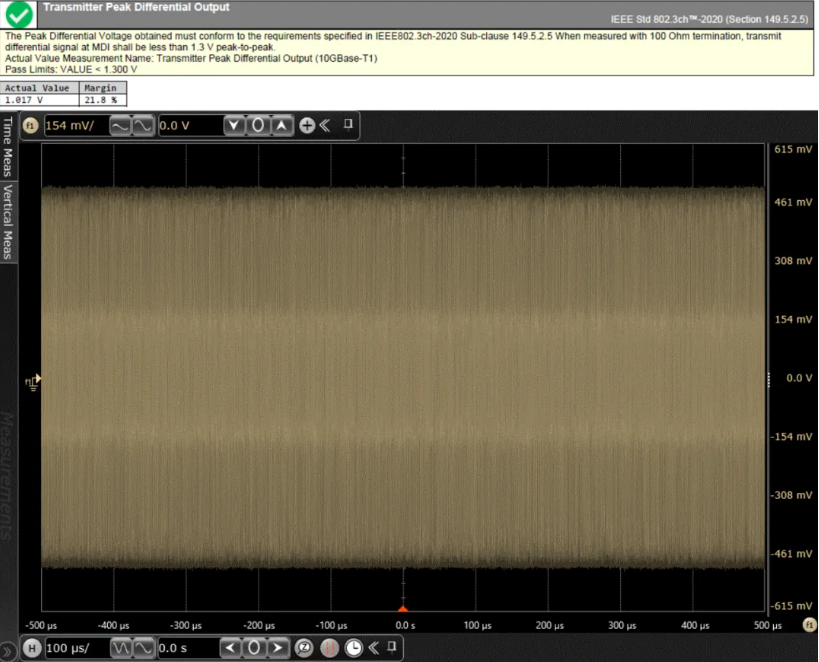

  • Transmitter Peak Differential Output

前沿技术丨万兆车载以太网,PMA测试这样做!(图22)




Test Mode 6

前沿技术丨万兆车载以太网,PMA测试这样做!(图23)



测试模式6,用于测量发射机电压跌落。此模式下,DUT中的PHY被配置为使用本地时钟源,连续发送128个{+1}符号和128个{-1}符号。示波器通过测试夹具捕获波形,分别测量过零后4ns的初始电压值VM1和过零后16ns的终点电压值VM2,并按照如下的公式进行计算:

前沿技术丨万兆车载以太网,PMA测试这样做!(图24)

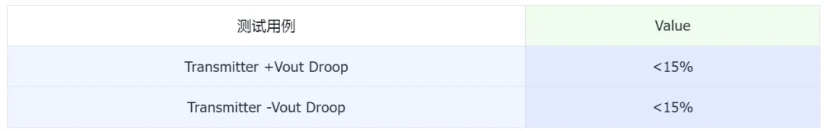

测试要求

前沿技术丨万兆车载以太网,PMA测试这样做!(图25)



测试拓扑

前沿技术丨万兆车载以太网,PMA测试这样做!(图26)


测试结果:Pass

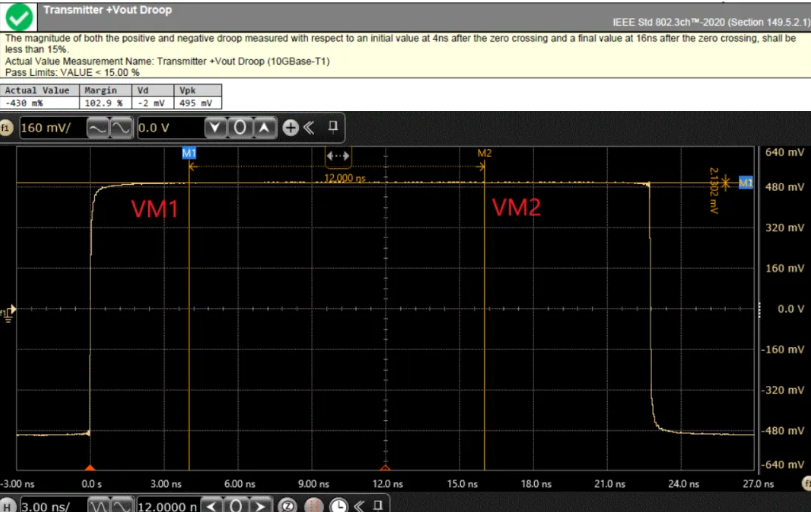

  • Transmitter +Vout Droop

前沿技术丨万兆车载以太网,PMA测试这样做!(图27)

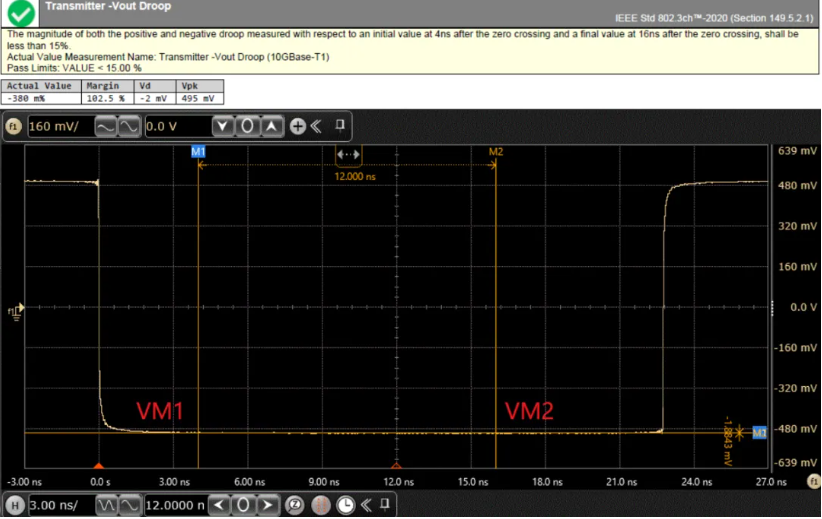

  • Transmitter -Vout Droop

  • 前沿技术丨万兆车载以太网,PMA测试这样做!(图28)




SLAVE

前沿技术丨万兆车载以太网,PMA测试这样做!(图29)


DUT处于slave模式时,还需要进行S参数的测试。与百兆和千兆不同,MiltiGBASE-T1只进行回波损耗测试,即只关注Sdd11参数。此项测试与百兆和千兆PMA测试一样,主要由VNA完成,示波器只起到获取测试数据并显示测试报告的作用。


测试要求

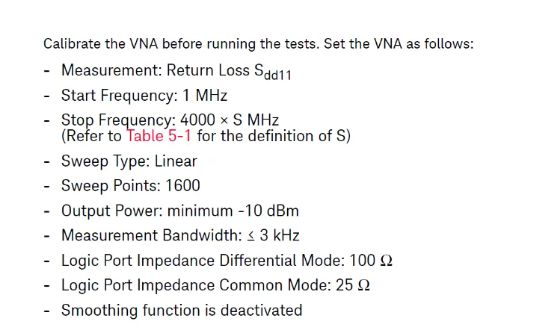

终端阻抗=100Ω,ENA设置如下:

前沿技术丨万兆车载以太网,PMA测试这样做!(图30)

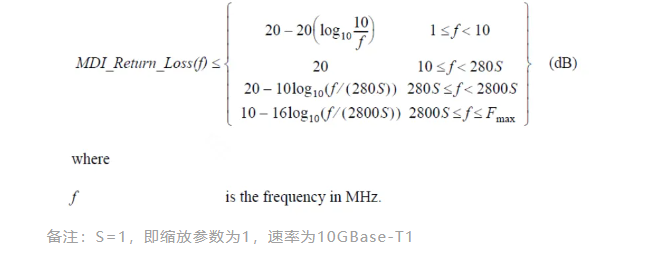

限值要求如下:

前沿技术丨万兆车载以太网,PMA测试这样做!(图31)

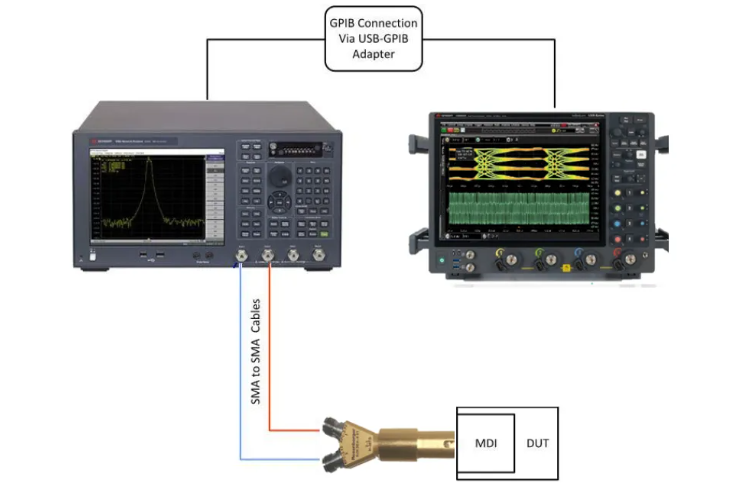

测试拓扑

前沿技术丨万兆车载以太网,PMA测试这样做!(图32)

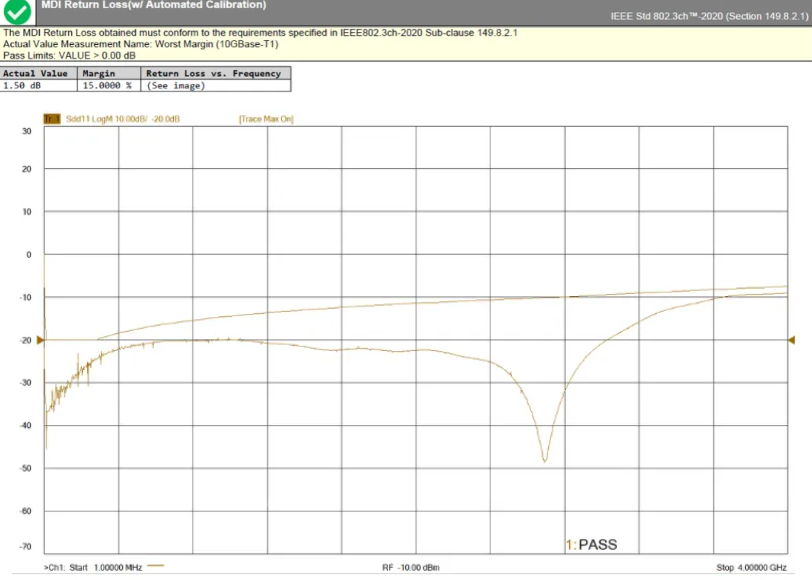

测试结果:Pass

前沿技术丨万兆车载以太网,PMA测试这样做!(图33)


10GBase-T1在线路中传输的频率高达5625MHz,哪怕测试环境中的一点点损耗,都会影响测试结果的准确性。因此推荐使用带宽13.5GHz以上的高性能示波器和高频率、低损耗的测试线束及夹具。对于测试的小伙伴来说,尤其需要关注夹具损耗对于测试结果的影响。

前沿技术丨万兆车载以太网,PMA测试这样做!(图34)


怿星科技EPT Lab作为行业发展初期建成OPEN Alliance TC8全部测试能力并获得CNAS认可的Testhose之一,在车载通信测试领域积累了深厚且广泛的测试经验,丰富的实践知识为行业创新与发展奠定了坚实基石。如果你想了解更多关于10GBase-T1测试相关的信息,欢迎联系怿星科技EPT Lab!
